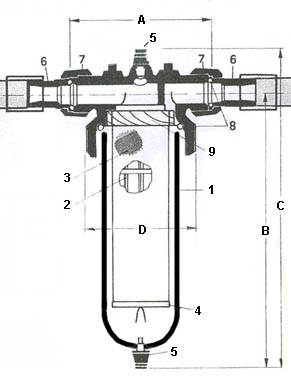

Dimension des filtres Cintropur ® NW32

A -
155 mm
 B -
505 mm
 C -
556 mm
 D -
125 mm

 1 -
Cloche
2 -
Support
 3 -
Manchon filtrant
 4 -
Couvercle
 5 -
purgeur
 6 -
Raccords 1 ¼"
 7 -
Bagues de raccord
 8 -
Joint torique
 9 -
Hélice centrifuge
